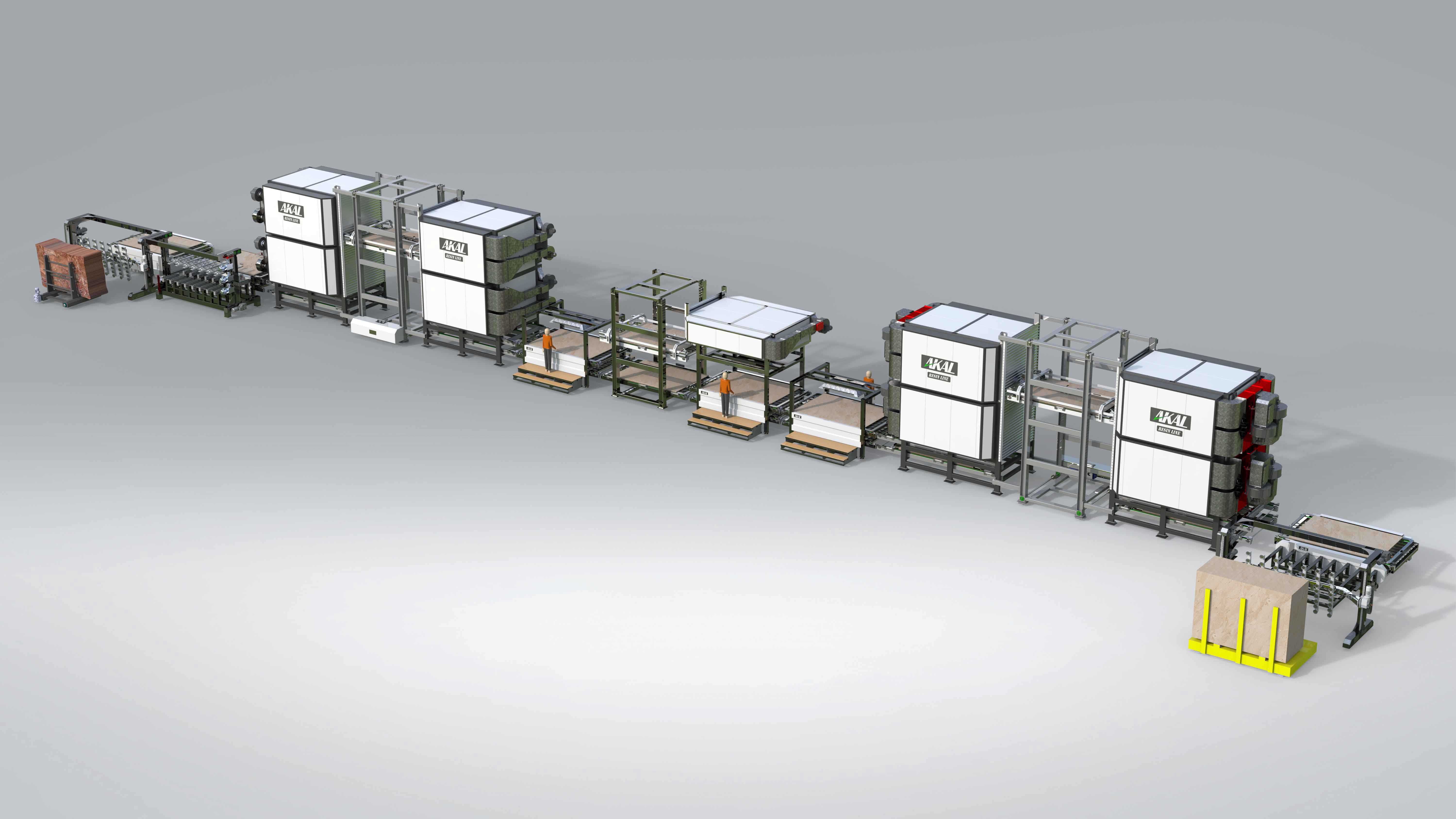

SÉRIE “DOUBLE” LINHAS DE EPOXI PARA PLACAS

Dependendo do modelo, são sistemas de epóxi para placas com fornos de secagem de 30 ou 40 camadas e fornos de cura de 45, 60 ou 80 camadas.

Automação e Flexibilidade

  • As placas são retiradas automaticamente do vagão pelo robô.
  • Um suporte tipo pente pode ser colocado na linha para o processo Book-Match.
  • Robô automático de virada de placas é usado em aplicações de dupla face.
  • Estação de espera opcional pode ser instalada no meio da linha.
  • No final da linha, um robô de descarregamento automático está disponível.
  • Opcionalmente, um suporte giratório motorizado pode ser adicionado em frente ao robô de descarregamento.

Notas de Capacidade

Linhas com duas torres são adequadas para produção de alta capacidade em operações de epóxi de face única. Se a produção for dupla face, a capacidade cai quase 50%.

SÉRIE DOUBLE 30/45 30/60 40/60 40/80
Produção Máxima (Face Única) 30 placas/hora 30 placas/hora 40 placas/hora 40 placas/hora
Capacidade de Secagem 30 30 40 40
Capacidade de Cura 45 60 60 80
Tempo de Secagem 60 min 60 min 60 min 60 min
Tempo de Cura 90 min 120 min 90 min 120 min
Dimensão Máxima da Placa 3350 x 2200 x 40 mm 3350 x 2200 x 40 mm 3350 x 2200 x 40 mm 3350 x 2200 x 40 mm
Peso Máximo da Placa 1000 kg 1000 kg 1000 kg 1000 kg
Potência Elétrica Total 200 kW 240 kW 280 kW 320 kW
Consumo Médio por Hora 70 kW/h 90 kW/h 120 kW/h 150 kW/h

(Opcional) Dimensão Máxima da Placa: 3600 x 2200 x 40 mm
